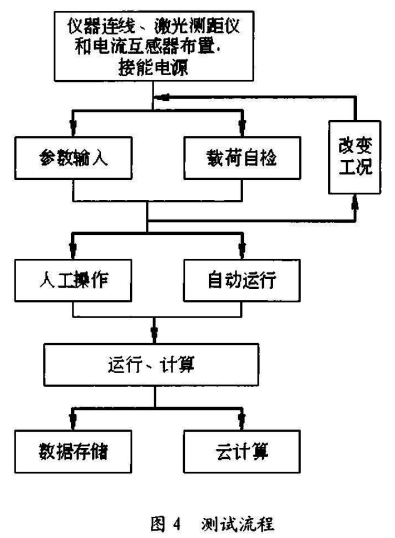

如下圖所示，測試開始前，將智能電表接入電動葫蘆控制箱的輸入端，互感器穿過電動葫蘆起升電機的相線，激光測距儀通過磁力座吸附于吊鉤滑輪組的側面罩殼上、者砝碼下面或側面。接通移動電源，接入工頻電流電源給移動電源充電。

輸入參數，載荷測量數學計算模型中用到起升電機定子電阻值，該參數通過人機交互的觸摸屏輸入。

載荷自檢測，起重量是有效能計算的必要參數，做一次空載起升和一次負載起升，系統會自動計算載荷大小。

自動運行：通過人機交互模塊的觸摸屏輸入必要參數，觸機自動運行觸摸鍵，系統會按照設定工況自動控制電動葫蘆升降運行。

人工操作：就是電動葫蘆的正常使用操作，通過運行模式觸摸鍵關閉自動運行功能。

運行、計算：主控模塊計算能效，并存儲在外邊存儲器中，同時通過GSM發送給服務器能效云平臺。

數據存儲：主控模塊實時將計算的數據存儲到外部存儲模塊，并可以離線導入電腦，數據同時通過GSM發送給服務器能效云平臺。

云計算：能效云平臺通過GSM可以同時遠程接受至少100臺測試系統傳來的數據，并對數據自動進行分析、管理和展示。

空載起升運行：起吊載荷變化后，首先需要進行一次空載起升運行，以便載荷測量模塊檢測出載重量。

?
